HQ-1008璇進漩渦流量計
產品型號：0-100
應用領域：
產品推薦：
- 產品概述
- 性能參數

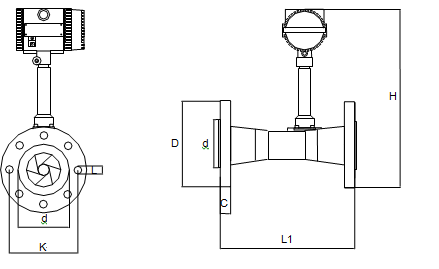

- 外形結構
- 選型指南
- 安裝指導
一、 產品概述
旋進流量計是一種具有廣泛用途的速度式流量儀表。它可用于絕大多數氣體、液體和蒸汽的流量計量、測量、控制。
旋進流量計具有非常獨特的介質通用性，其儀表系數對不同介質是通用的。
旋進流量計與渦輪流量計比，無運動部件，具有更高的穩定性和可靠性。
旋進流量計與渦街流量計比，幾乎無需直管段，可測下限更低，量程更寬，精度高于渦街流量計。
旋進流量計與渦街流量計比，可測介質粘度更高，可達30mPas.
旋進流量計組成的流量測量系統簡單，便于維護，具有較好的經濟性。
HQ-1008系列旋進流量計是采用德國技術推出的新一代旋進流量計。該系列旋進流量計嚴格遵循可靠性原理進行設計，采用結構簡化的優化設計方案，全系列產品零部件實現高度通用性和互換性；電路組件選用具有高可靠性指標的新型元器件，采用表面貼裝工藝，摒棄了電位器、接插件等低可靠性元件，整機可靠性指標顯著提高。
二、 工作原理
旋進流量計起旋器使沿軸向進入的介質發生旋轉。在這種旋轉的中心形成渦核，渦核在逆流的作用下形成二次螺旋形旋轉。（圖一）
這種二次旋轉的頻率與流量成正比，如內部幾何形狀良好，則在很廣的流量范圍內呈線性。旋轉頻率由壓電傳感器檢測。
旋進流量計是一種具有廣泛用途的速度式流量儀表。它可用于絕大多數氣體、液體和蒸汽的流量計量、測量、控制。
旋進流量計具有非常獨特的介質通用性，其儀表系數對不同介質是通用的。
旋進流量計與渦輪流量計比，無運動部件，具有更高的穩定性和可靠性。
旋進流量計與渦街流量計比，幾乎無需直管段，可測下限更低，量程更寬，精度高于渦街流量計。
旋進流量計與渦街流量計比，可測介質粘度更高，可達30mPas.
旋進流量計組成的流量測量系統簡單，便于維護，具有較好的經濟性。
HQ-1008系列旋進流量計是采用德國技術推出的新一代旋進流量計。該系列旋進流量計嚴格遵循可靠性原理進行設計，采用結構簡化的優化設計方案，全系列產品零部件實現高度通用性和互換性；電路組件選用具有高可靠性指標的新型元器件，采用表面貼裝工藝，摒棄了電位器、接插件等低可靠性元件，整機可靠性指標顯著提高。
二、 工作原理
旋進流量計起旋器使沿軸向進入的介質發生旋轉。在這種旋轉的中心形成渦核，渦核在逆流的作用下形成二次螺旋形旋轉。（圖一）
這種二次旋轉的頻率與流量成正比，如內部幾何形狀良好，則在很廣的流量范圍內呈線性。旋轉頻率由壓電傳感器檢測。
